3W(负载3Ω)；2.5W(负载4Ω)；1.5W(负载8Ω)；待机电流；0.6uA(典型值)；在输入信号为1kHz频率 8Ω负载，输出平均功率为1W的条件，最大失真度为0.5%输出不需要耦合电容，自举电容或者缓冲电路

概述

         8002 是一个单通道3W、BTL 桥连接的音频功率放大器.它能够在5V工作电压，3Ω负载，提供THD<10%、 平均值为3W  输出功率。

8002 是为提供大功率,高保真音频输出而专门设计的. 极少的外部元件从而简化了线路设计、节省了电路 板空间、降低了生产成本,并且能工

作在低电压条件下(2.0V-5.5V) 。8002 不需要耦合电容,自举电容或者缓冲 网络,所以它非常适用于小音量和低重量的低功耗系统中.

特点

1、 在THD+D<10%  ，输入1KHZ频率时，不同负载的条件下输出功率为（典型值）：

3 W （负载3Ω） ； 2.5W  （负载4Ω）；1.5W （负载8Ω）

2、 待机电流： 0.6uA （典型值）

3、 工作电压：2.0-5.5V。

4、 在输入信号为1kHz频率， 8Ω负载，输出平均功率为1W  的条件下，最大失真度为0.5%

5、 输出不需要耦合电容,自举电容或者缓冲电路。

6、 采用SOP8无铅封装。

7、 增益稳定，外部增益可调

应用领域

1、手提/台式电脑

2、MINI音箱

3、对讲门铃

4、蓝牙音箱

封装形式

 采用无铅封装：SOP-8

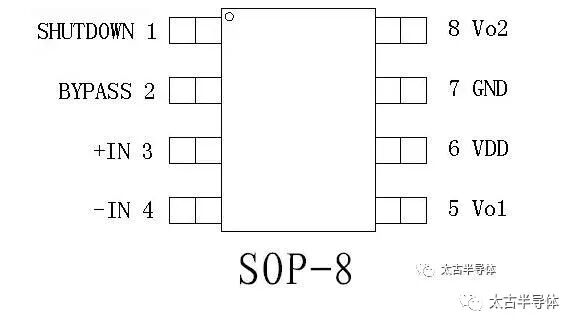

引脚分布

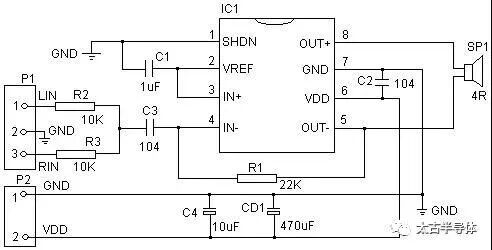

应用电路

如果用锂电池或干电池供电，CD1可不使用，空

 间够的话最好用上。

如果用其他电池供电，建议使用此电容

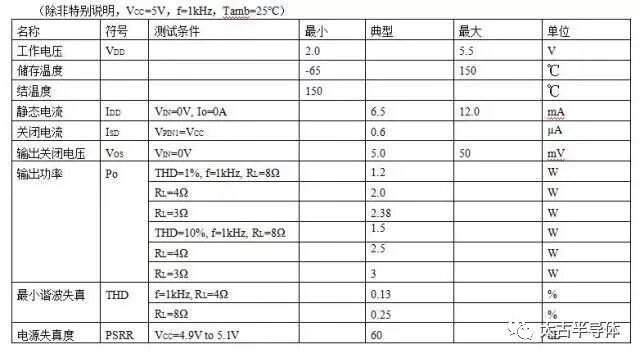

电气特性

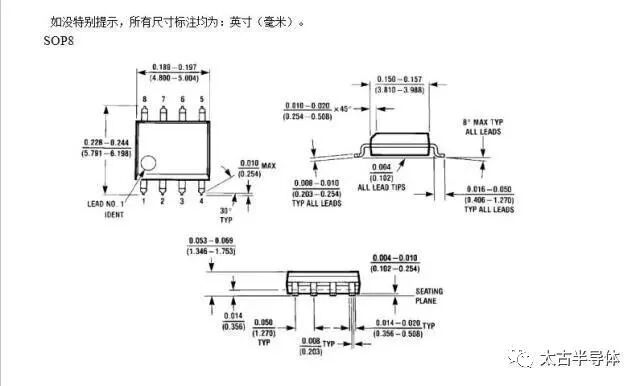

封装形式
