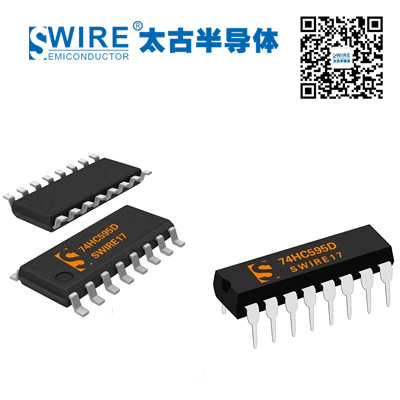

74HC595D 是高速硅栅 CMOS 器件，接脚兼容低功耗肖特基 TTL 电路（LSTTL）。它 符 合 JEDEC 标准 no.7A. 74HC595D 由八段带有存储寄存器和三态输出的串行移位寄存器组成。而移位寄存器和 存储寄存器拥有分开的时钟。 数据在移位时钟 SH_CP 的上升沿到来时进行移位传输，而在存储时钟 ST_CP 的上升沿 到来时由移位寄存器传输到存储寄存器。如果把两个时钟接在一起，那么移位寄存器上的数 据总是比存储寄存器提前一个时钟脉冲的时间 移位寄存器有一个串行输入端（DS）和一个作为级联的串行输出端（Q7’），同时拥有 一个异步的复位端（低电平有效）。存储寄存器有八位并行的带有三态输出的总线驱动输出 端，当输出使能端（OE）为低电平时，输出端为正常输出，反之，OE 为高电平时，输出为 高阻关闭状态

● 八位串行输入

 ● 八位串行或并行输出

● 拥有三态输出的存储寄存器

● 带有直接清零的移位寄存器

● 100MHz（典型值）的移位输出频率

 ● ESD 保护功能

● 串并转换

● 遥控保持记忆装置
