4054 是一款完整的单节锂离子电池采用恒定电流/恒定电压线性充电器。其 SOT 封装与较少的外部元件数目使得 4054 成为便携式应用的理想选择。 4054 可以适合 USB 电源和适配器电源工作。

由于采用了内部PMOSFET 架构，加上防倒充电路，所以不需要外部检测电阻器和 隔离二极管。热反馈可对充电电流进行调节，以便在大功率操作或高环境温度条件下对 芯片温度加以限制。充电电压固定于4.2V，而充电电流可通过一个电阻器进行外部设置 当充电电流在达到最终浮充电压之后降至设定值1/10 时， 4054 将自动终止充电循环。

当输入电压（交流适配器或USB 电源）被拿掉时， 4054 自动进入一个低电流状 态，将电池漏电流降至2uA 以下。也可将 4054 置于停机模式，以而将供电电流降至45uA。

4054 的其他特点包括充电电流监控器、欠压闭锁、自动再充电和一个用于指 示充电结束和输入电压接入的状态引脚。

1：高达 800mA 的可编程充电电流；

2：无需 MOSFET、检测电阻器或隔离二极管；

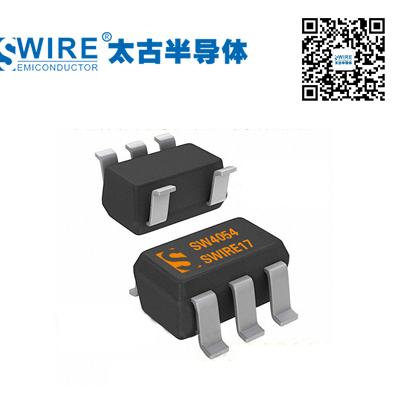

3：用于单节锂离子电池、采用 SOT23-5 封装的完整线性充电器；

4：恒定电流/恒定电压操作，并具有热调节功能；

5：直接从 USB 端口给单节锂离子电池充电；

6：精度达到±1%的 4.2V 预设充电电压；

7：用于电池电量检测的充电电流监控器输出；

8：C/10 充电终止；自动再充电；

9：充电状态输出引脚

10：待机模式下的供电电流为 45uA；

11：2.9V 涓流充电器件版本；

12：软启动限制了浪涌电流；
