概述
8002 是一个单通道3W、BTL 桥连接的音频功率放大器.它能够在5V工作电压，3Ω负载，提供THD10%、平均值为3W 输出功率。
8002 是为提供大功率,高保真音频输出而专门设计的.极少的外部元件从而简化了线路设计、节省了电路板空间、降低了生产成本,并且能工作在低电压条件下(2.0V-5.5V)。8002 不需要耦合电容,自举电容或者缓冲网络,所以它非常适用于小音量和低重量的低功耗系统中.
概述
8002 是一个单通道3W、BTL 桥连接的音频功率放大器.它能够在5V工作电压，3Ω负载，提供THD<10%、 平均值为3W 输出功率。
8002 是为提供大功率,高保真音频输出而专门设计的. 极少的外部元件从而简化了线路设计、节省了电路 板空间、降低了生产成本,并且能工作在低电压条件下(2.0V-5.5V) 。8002 不需要耦合电容,自举电容或者缓冲 网络,所以它非常适用于小音量和低重量的低功耗系统中.
1、 在THD+D<10% ，输入1KHZ频率时，不同负载的条件下输出功率为（典型值）： 3 W （负载3Ω） ； 2.5W （负载4Ω）；1.5W （负载8Ω） 2、 待机电流： 0.6uA （典型值） 3、 工作电压：2.0-5.5V。 4、 在输入信号为1kHz频率， 8Ω负载，输出平均功率为1W 的条件下，最大失真度为0.5% 5、 输出不需要耦合电容,自举电容或者缓冲电路。 6、 采用SOP8无铅封装。 7、 增益稳定，外部增益可调
应用电路
如果用锂电池或干电池供电，CD1可不使用，空间够的话最好用上。
如果用其他电池供电，建议使用此电容。

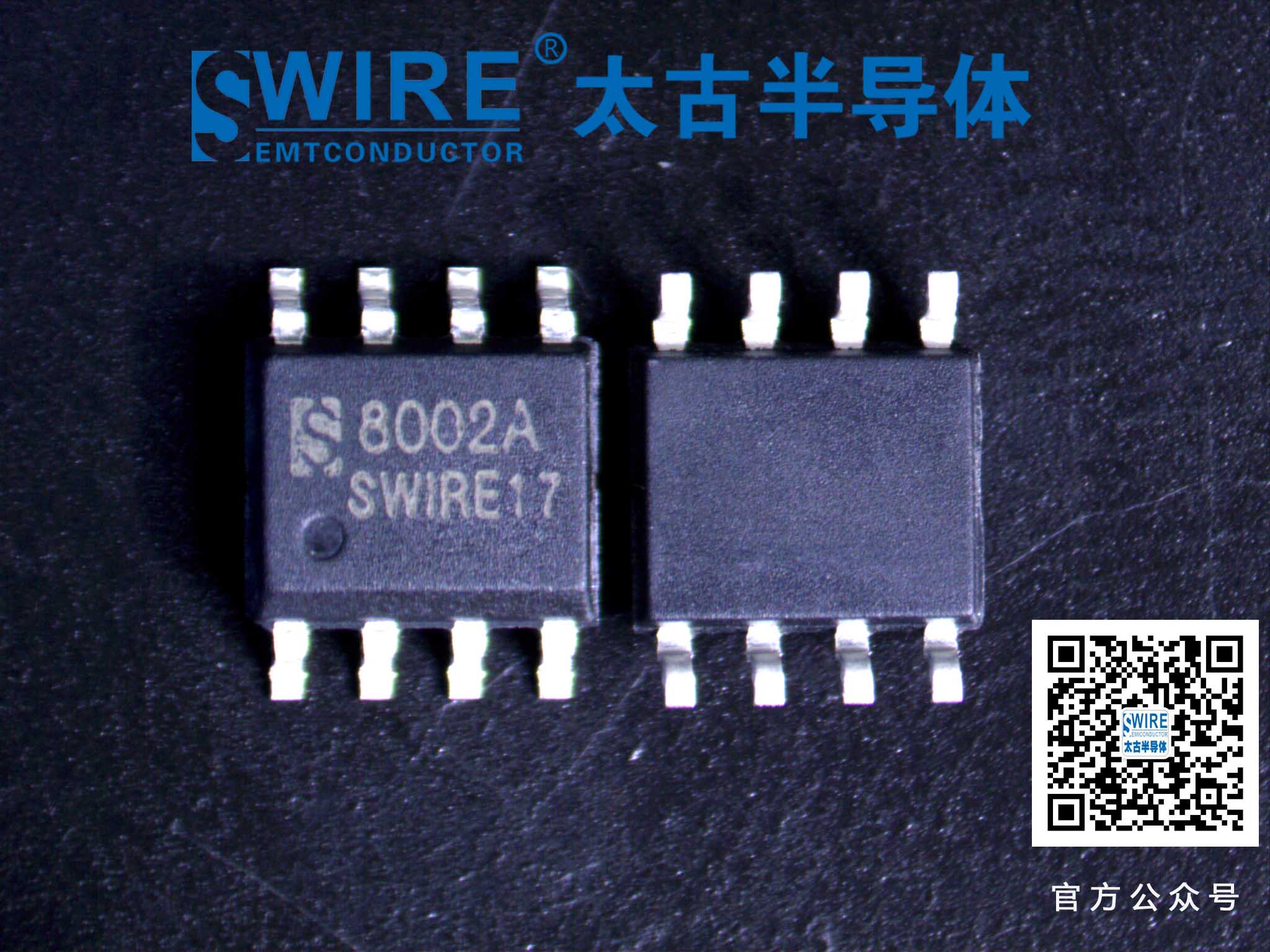

SOP-8
